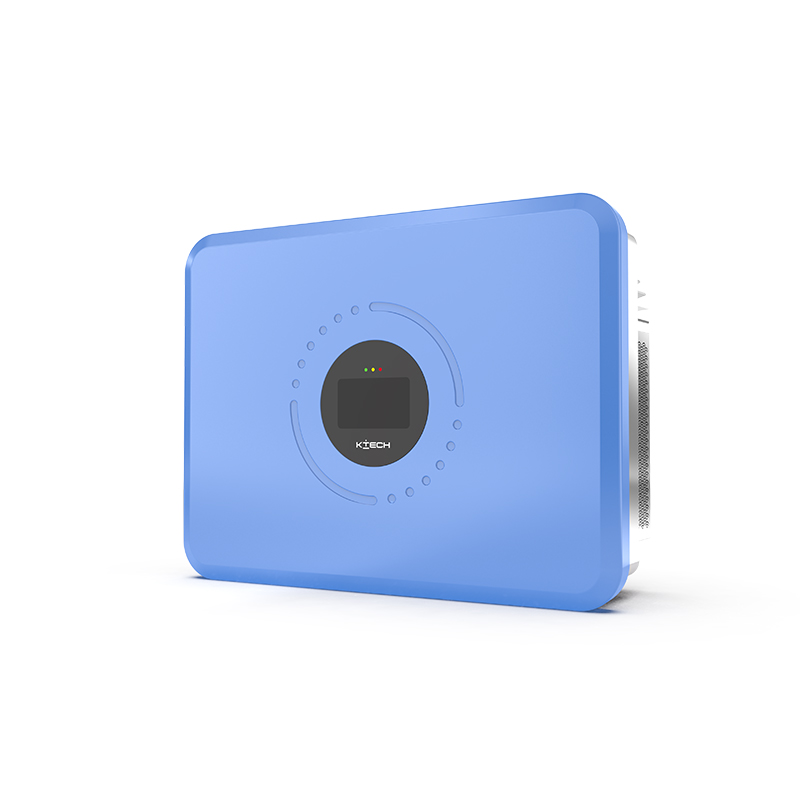

Comme l'unité de commande de base du système multi-énergie,onduleur hybrideintègre les circuits d'interface du photovoltaïque, de la batterie et du réseau pour réaliser la distribution de puissance dynamique et le fonctionnement coordonné des trois. Son essence est un dispositif électronique de puissance avec une capacité de débit d'énergie bidirectionnelle. Il intègre l'onduleur connecté au réseau, l'alimentation hors réseau et les fonctions de chargement et de décharge de batterie sur une seule plate-forme matérielle, et optimise le chemin de l'utilisation d'énergie basé sur l'acquisition de données en temps réel et la prise de décision d'algorithme.
L'architecture de base deonduleur hybrideest basé sur la conception de topologie multiport. Le port d'entrée photovoltaïque est connecté au contrôleur via un convertisseur, le port de batterie est équipé d'un circuit de charge et de décharge bidirectionnel, et le côté CA comprend un module d'alimentation à double mode pour un onduleur connecté au réseau et un onduleur hors réseau. Le cœur du système de contrôle consiste à construire un modèle de bilan d'alimentation unifié, avec la demande de charge, la sortie photovoltaïque et les signaux de prix de l'électricité en tant que variables d'entrée et ajuster dynamiquement la direction du flux d'énergie de chaque port.
L'alimentation photovoltaïque est préférentiellement fournie pour le chargement et le stockage de la batterie. Lorsque la lumière est suffisante, l'algorithme MPPT suit la puissance maximale de production d'énergie et l'énergie redondante est stockée dans la batterie ou renvoyée au réseau. Lorsque la lumière est insuffisante, le système appelle le stockage d'énergie de la batterie pour compléter l'écart de charge. L'interaction du réseau suit la stratégie prédéfinie, achète ou vend de l'électricité pendant les périodes de prix de pointe et d'électricité de la vallée, et est complètement déconnectée du réseau public en mode hors réseau. La logique de contrôle doit gérer les fluctuations de puissance au niveau des millisecondes.
Le onduleur hybrideDoit s'assurer que la plage de tension d'entrée photovoltaïque couvre 150 à 850 V dans des conditions de travail complexes pour s'adapter à différentes configurations de chaînes, et la compatibilité des batteries prend en charge les batteries au lithium, le plomb-acide et d'autres systèmes chimiques. La distorsion harmonique de tension de sortie est contrôlée à 3% en mode hors réseau pour assurer le fonctionnement de l'équipement sensible. De plus, l'utilisation d'une combinaison de ventilateurs intelligents et de dissipateurs de chaleur peut réduire l'impact de la conception de la gestion thermique sur la fiabilité à long terme et prolonger la durée de vie des condensateurs et des composants semi-conducteurs.
